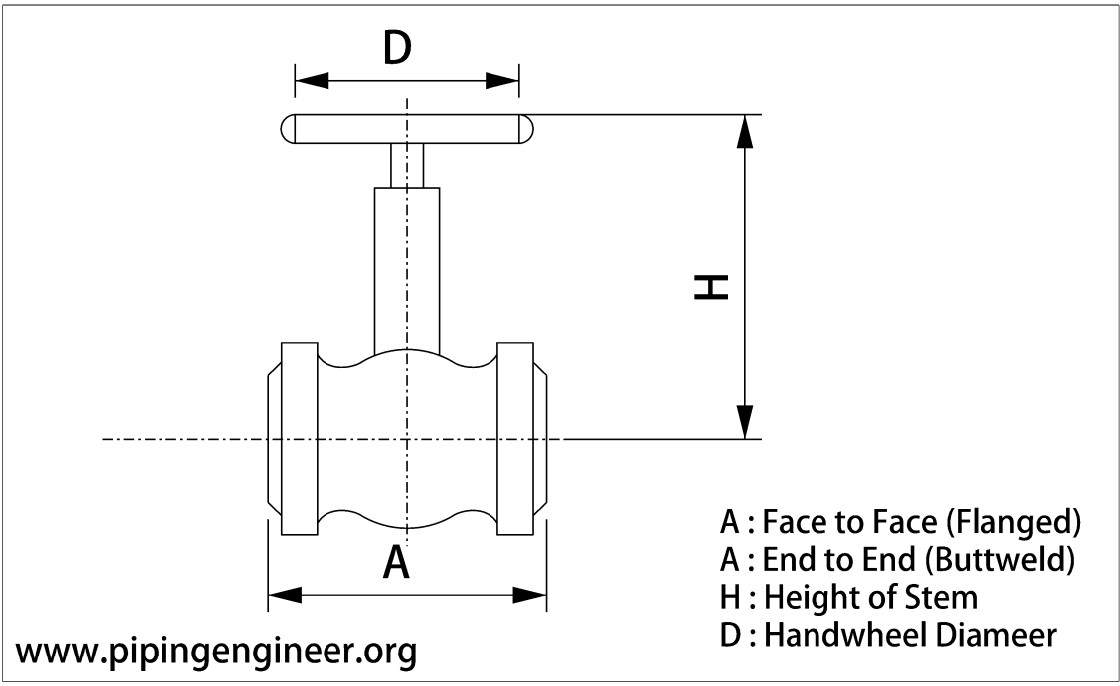

Inch Dimensions of Gate Valves as per ASME B16.10

NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG
2	7.00	7.52	8.50	16.10	NA	NA
2-1/2	7.50	8.00	9.50	17.40	NA	NA
3	8.00	8.50	11.10	20.00	NA	NA
4	9.00	9.50	12.00	23.20	NA	NA
5	10.00	10.50	15.00	26.50	NA	NA
6	10.50	11.00	15.80	30.20	NA	NA
8	11.50	12.00	16.50	37.80	NA	NA
10	13.00	13.50	18.00	45.60	NA	NA
12	14.00	14.50	19.80	54.30	NA	NA
14	15.00	15.50	22.50	60.75	NA	NA
16	16.00	16.50	24.00	68.40	NA	NA
18	17.00	17.50	26.00	77.10	NA	NA
20	18.00	18.50	28.00	87.20	NA	NA
24	20.00	20.50	32.00	102.30	NA	NA
26	22.00	22.50	34.00	121.50	NA	NA
28	24.00	24.50	36.00	131.00	NA	NA
30	24.00	24.50	36.00	142.00	NA	NA
32	26.00	26.50	38.00	146.00	NA	NA
36	28.00	28.50	40.00	154.50	NA	NA
42	32.00	32.50	45.00	179.00	NA	NA
48	42.00	42.50	54.00	204.00	NA	NA

NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG
2	8.50	9.12	8.50	16.70	NA	NA
2-1/2	9.50	10.12	9.50	18.10	NA	NA
3	11.13	11.80	11.13	21.00	NA	NA
4	12.00	12.60	2.00	24.20	NA	NA
5	15.00	15.60	15.00	26.10	NA	NA
6	15.86	16.50	15.86	31.30	NA	NA
8	16.50	17.10	16.50	39.90	NA	NA
10	18.00	18.60	18.00	48.50	NA	NA
12	19.75	20.40	19.75	57.00	NA	NA
14	30.00	30.60	30.00	64.80	NA	NA
16	33.00	33.60	33.00	72.50	NA	NA
18	36.00	36.60	36.00	76.50	NA	NA
20	39.00	39.80	39.00	84.80	NA	NA
24	45.00	45.90	45.00	100.50	NA	NA
26	49.00	49.80	49.00	108.30	NA	NA
28	53.00	53.90	53.00	122.05	NA	NA
30	55.00	56.00	55.00	130.71	NA	NA
32	60.00	61.90	60.00	140.20	NA	NA
36	68.00	69.00	68.00	153.94	NA	NA

NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG
2	11.50	11.63	11.50	18.00	NA	NA
2-1/2	13.00	13.13	13.00	20.00	NA	NA
3	14.00	14.13	14.00	22.60	NA	NA
4	17.00	17.13	17.00	49.50	NA	NA
6	22.00	21.13	22.00	34.33	NA	NA
8	26.00	26.13	26.00	43.35	NA	NA
10	31.00	31.13	31.00	50.35	NA	NA
12	33.00	33.13	33.00	57.80	NA	NA
14	35.00	35.13	35.00	63.90	NA	NA
16	39.00	39.13	39.00	71.50	NA	NA
18	42.90	43.13	42.90	89.00	NA	NA
20	47.00	47.25	47.00	106.50	NA	NA
24	55.00	55.38	55.00	110.60	NA	NA
26	57.00	57.48	57.00	115.00	NA	NA
28	61.00	61.50	61.00	123.50	NA	NA
30	65.00	65.50	65.00	131.00	NA	NA
32	70.00	70.50	70.00	141.00	NA	NA
36	82.00	82.47	82.00	158.00	NA	NA

NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG
2	14.50	14.63	14.50	14.50	NA	NA
2-1/2	16.50	16.63	16.50	27.80	NA	NA
3	15.00	15.13	15.00	27.40	NA	NA
4	18.00	18.13	18.00	32.50	NA	NA
6	24.00	24.13	24.00	42.00	NA	NA
8	29.00	29.13	29.00	52.00	NA	NA
10	33.00	33.13	33.00	60.60	NA	NA
12	38.00	38.13	38.00	72.50	NA	NA
14	40.50	40.88	40.50	79.70	NA	NA
16	44.50	44.88	44.50	85.40	NA	NA
18	48.00	48.50	48.00	87.87	NA	NA
20	52.00	52.52	52.00	95.87	NA	NA
24	61.00	61.54	61.00	112.80	NA	NA
NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG

NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG
2	14.50	11.63	14.50	22.00	NA	NA
2-1/2	16.50	16.63	16.50	26.50	NA	NA
3	18.50	18.63	18.50	28.00	NA	NA
4	21.50	21.63	21.50	33.00	NA	NA
6	27.80	28.00	27.80	55.00	NA	NA
8	32.80	33.13	32.80	71.80	NA	NA
10	39.00	39.38	39.00	80.80	NA	NA
12	44.50	45.13	44.50	84.00	NA	NA
14	49.50	50.25	49.50	89.30	NA	NA
16	54.50	55.38	54.50	95.30	NA	NA
NPS	A : RF Face to Face	A : RTJ Face to Face	A : Butt Weld End to End	H Stem Height	D Wheel Diameter	KG
